現行柔性顯示技術

　　現行柔性顯示技術

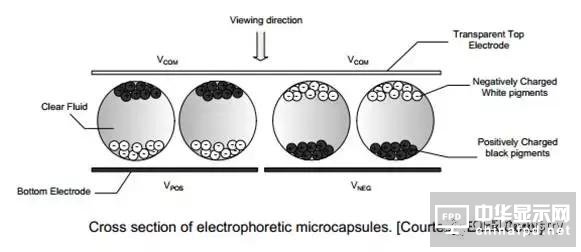

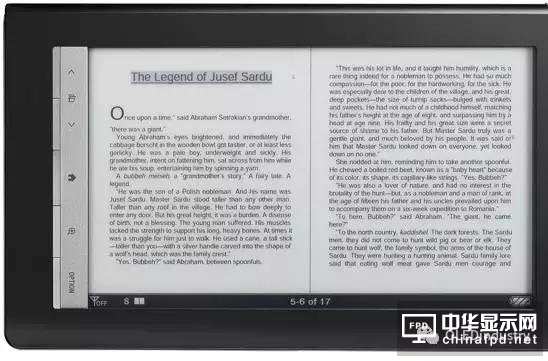

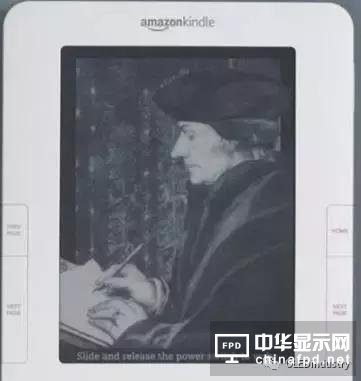

　　電泳顯示

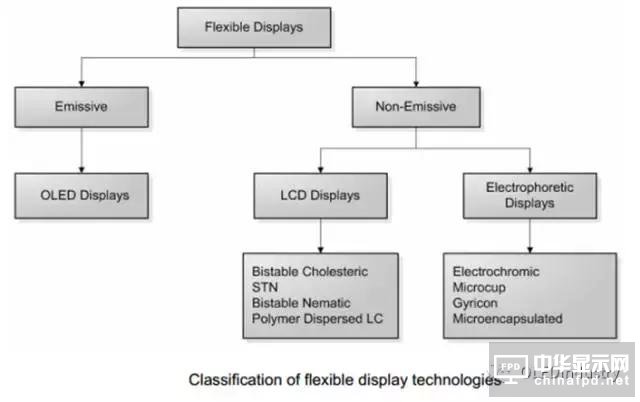

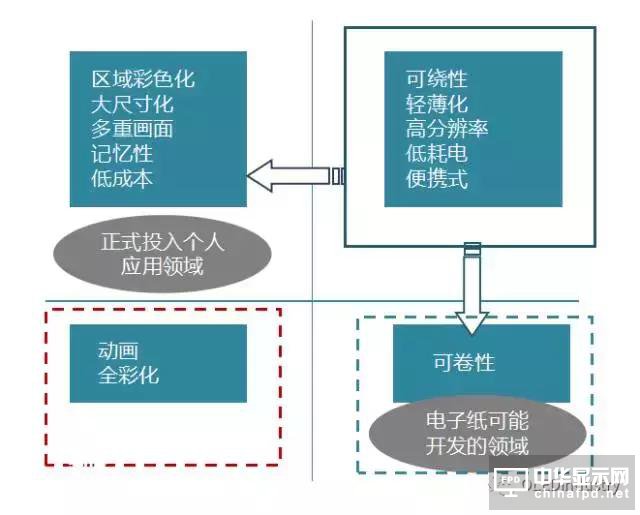

　　柔性顯示

　　OLED顯示

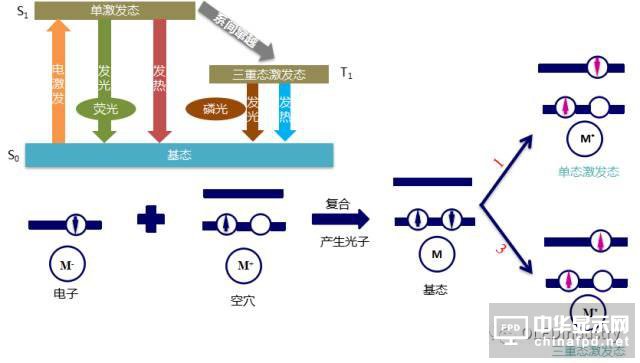

　　OLED發光原理

　　專業來說OLED的發光原理是這樣的：

　　在外界電壓驅動下

　　由電極注入的電子和空穴在有機發光層中復合釋放能量

　　并將能量傳遞給有機發光物質的分子

　　后者受到激發從基態躍遷到激發態

　　當受激分子從激發態回到基態時

　　輻射躍遷便產生了發光現象

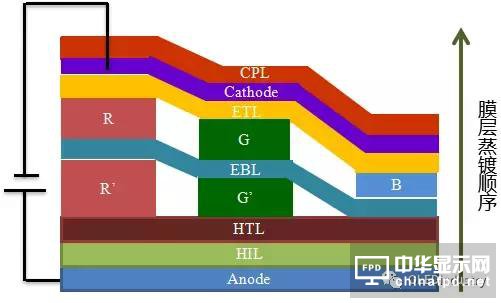

　　OLED器件結構

　　CPL:  保護陰極，防止光紊亂

　　Cathode:  陰極

　　ETL: 注入并傳輸電子

　　R, G, B: 發光層

　　EBL: 控制激子產生的位置

　　R’,G’: 傳輸空穴，調節微腔尺寸

　　HTL: 加速空穴的傳輸

　　HIL: 起緩沖作用，增強與ITO的結合性能，并注入空穴。

　　Anode: 陽極

　　無ETL原因：通過對ETL層摻雜，使其LUMO能級與陰極材料的功函數相匹配，同時兼顧傳輸性的發光材料，省去電子注入層，直接使用傳輸層。

　　EBL作用：R，G為磷光材料，EBL的作用是防止生命周期較強的三重太機激子擴散到空穴傳輸層，影響組建的光色及效率。

　　液晶柔性顯示

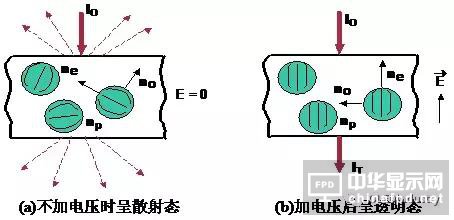

　　聚合物分散液晶顯示

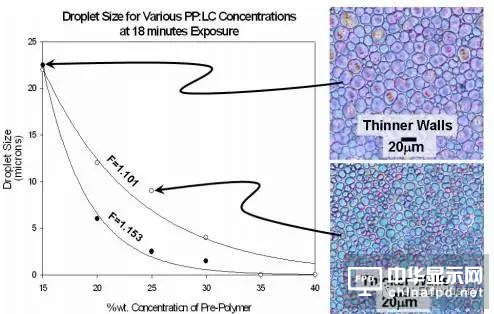

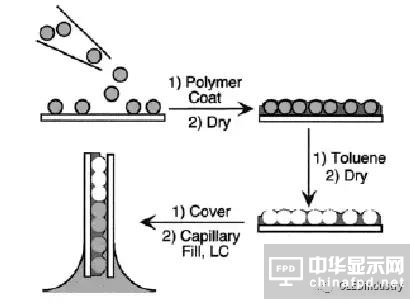

　　空穴法制備PDLC的過程

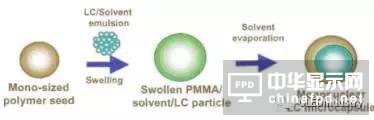

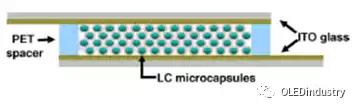

　　基于液晶微膠囊的PDLC器件結構

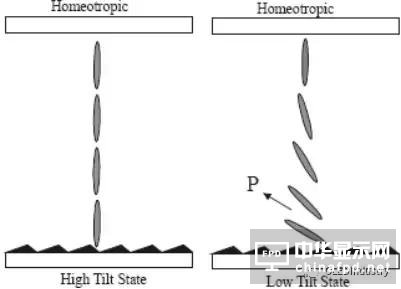

　　頂點雙穩態液晶顯示

　　利用特殊設計的槽柵來實現向列相液晶的兩個雙穩態

　　受表面錨泊作用的影響，液晶分子在槽柵橫截面上的取向存在著高、低傾角兩個穩定狀態，該穩態效果是槽柵深度和槽距比例的函數，兩種穩態效果之間的轉變可以通過外加電場的調節來實現。

　　基于ZBD的顯示原理，G.P. Brvan-Brown 在結合PEDOT-PET柔性電極/基板的情況開發了高對比度、反射式的頂點雙穩態柔性顯示器。

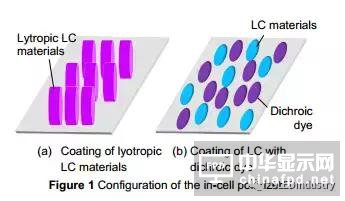

　　賓-主液晶柔性顯示

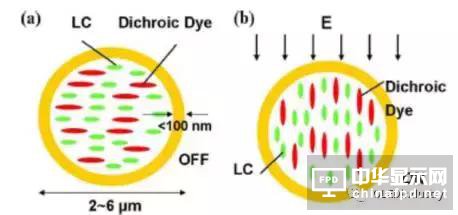

　　芯材內液晶分子受二色性染料的影響而呈現特定的排列；

　　在外加電場驅動下，液晶分子和二色性染料分子的排列取向與電場方向一致，從而表現出明（彩色）/暗對比的顯示效果

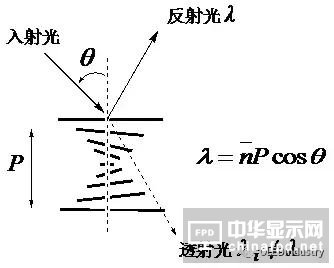

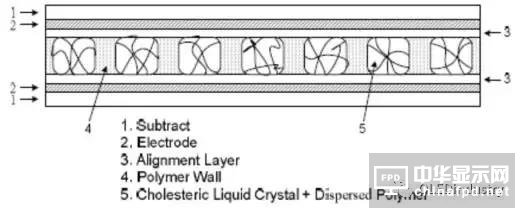

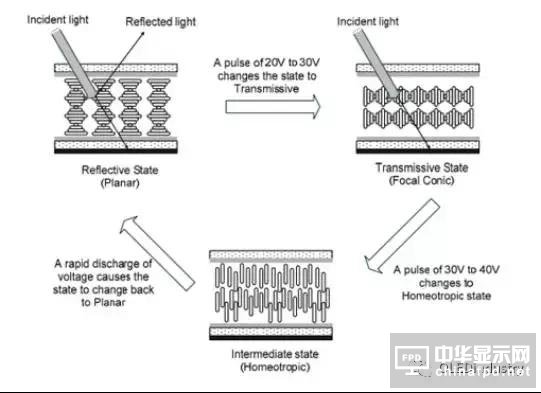

　　聚合物致穩膽甾相液晶顯示

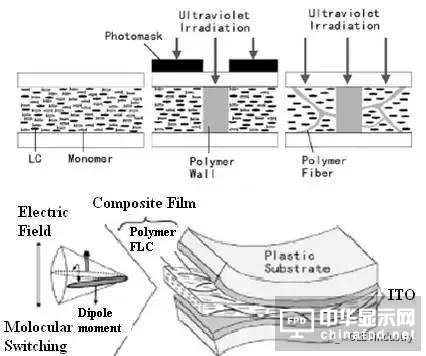

　　采用光聚合的方法得到規整的柵欄

　　將聚合物和液晶混合均勻后注入到柵欄之間的空隙

　　通過相分離方法在每個微格內形成穩定的CLC多疇分布

　　經封裝得到和紙張類似的膽甾相液晶顯示器

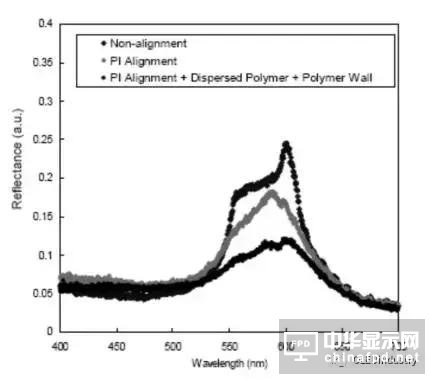

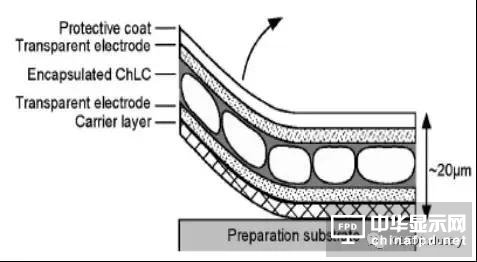

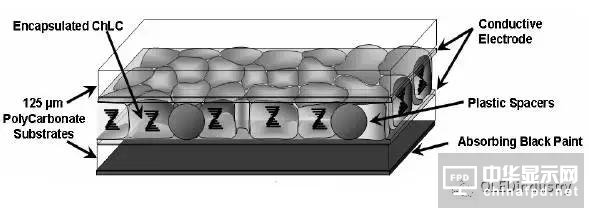

　　Kent Display公司基于CLC微膠囊的PSCT顯示器件產品

　　單穩態鐵電液晶柔性顯示

　　單穩態鐵電液晶柔性顯示器的結構和原理圖

　　配套功能材料

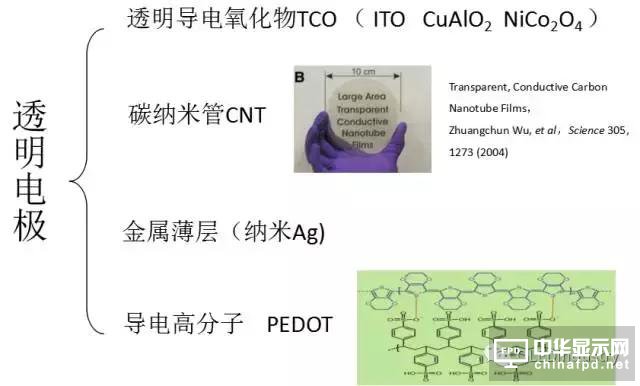

　　柔性透明電極

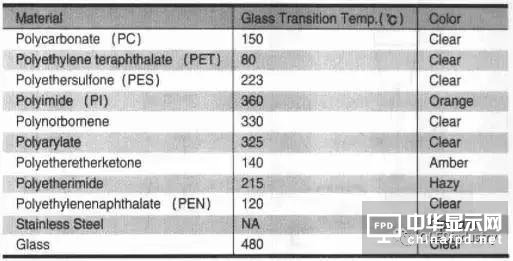

　　柔性透明基板

　　柔性、透明基板：#p#分頁標題#e#

　　Glass

　　金屬薄片適合非透明顯示

　　透明高分子聚合物 （PET ,PC, PI）

　　不同基板的TFT 適配性技術

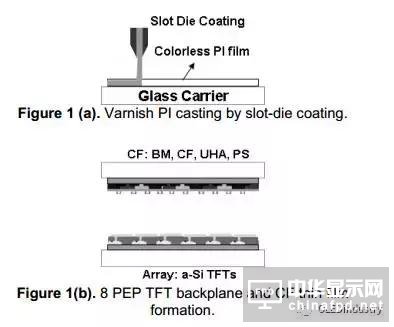

　　轉貼技術-柔性顯示實施例

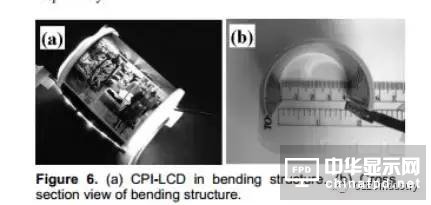

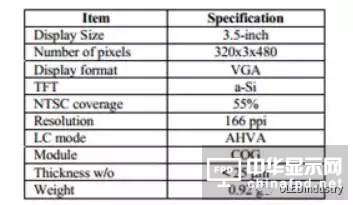

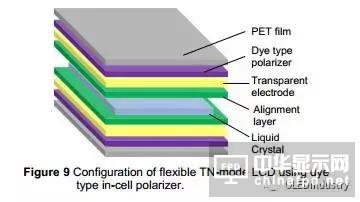

　　柔性顯示LCDs 新型產品結構例
