什么是Micro LED 技術？

　　Micro LED技術，即LED微縮化和矩陣化技術。指的是在一個芯片上集成的高密度微小尺寸的LED陣列，如LED顯示屏每一個像素可定址、單獨驅動點亮，可看成是戶外LED顯示屏的微縮版，將像素點距離從毫米級降低至微米級，結構是微型化LED陣列，也就是將LED結構設計進行薄膜化、微小化與陣列化，使其體積約為目前主流 LED 大小的 1%。而Micro LED display，則是底層用正常的CMOS集成電路制造工藝制成LED顯示驅動電路，然后再用MOCVD機在集成電路上制作LED陣列，從而實現了微型顯示屏，也就是所說的LED顯示屏的縮小版。

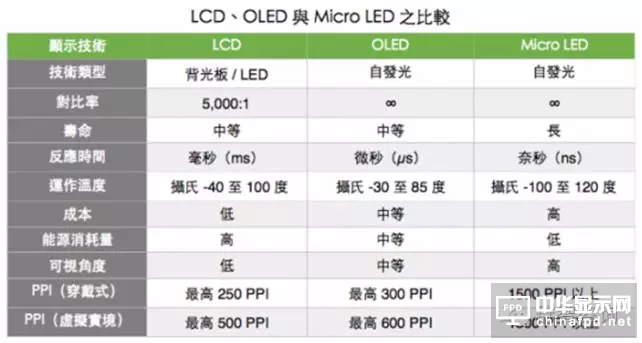

　　承繼了LED的特性，Micro LED 優點包括低功耗、高亮度、超高分辨率與色彩飽和度、反應速度快、超省電、壽命較長、效率較高等，其功率消耗量約為 LCD 的 10%、OLED 的 50%。

　　Micro LED優點表現的很明顯，它繼承了無機LED的高效率、高亮度、高可靠度及反應時間快等特點，并且具自發光無需背光源的特性，更具節能、機構簡易、體積小、薄型等優勢。除此之外，Micro LED還有一大特性就是解析度超高。因?yàn)槌�微小，表現的解析度特別高;據說，如若蘋果iPhone 6S采用micro LED，解析度可輕松達1500ppi以上，比原來的Retina顯示的400PPi要高出3.75倍。另外，具有較佳的材料穩定性與無影像烙印也是優勢之一。

　　相比OLED，其色彩更容易準確的調試，有更長的發光壽命和更高的亮度以及具有較佳的材料穩定性、壽命長、無影像烙印等優點。故為OLED之后另一具輕薄及省電優勢的顯示技術，其與OLED共通性在于亦需以TFT背板驅動，所以TFT技術等級為IGZO、LTPS、Oxide。

　　日漸大熱的Micro LED 技術優勢明顯企業爭奪激烈

　　隨著SONY數年前展出Micro LED原形機的電視后，2016年CES展覽又展出了更新技術的Micro LED電視，蘋果也投入MicroLED的巨量轉移產業，并傳言未來蘋果會導入Micro LED在移動設備的顯示面板上，讓業界對Micro LED 顯示的技術充滿了期待，也為LED背光和液晶面板產業受到OLED面板成長的沖擊有了另一個可行的方向與選項。

　　蘋果于2014收購美國 Micro LED 顯示技術公司 LuxVue Technology，將Micro LED技術捧熱。此技術甚至被業內視為繼LCD、OLED之后一項重要的前沿技術。蘋果積極布局MicroLED次世代顯示技術，業界傳出蘋果將Micro LED量產技術視為重要機密，不僅與相關廠商簽訂嚴格的保密協議，并投入高達40億美元的龐大金額，自設試量產線，針對微型化LED晶粒、半導體封裝及驅動IC等進行量身打造，目的就是要加速突破MicroLED技術障礙，全力推動Micro LED商品化。另外大舉招募千人研發團隊，打造專有的試量產線。

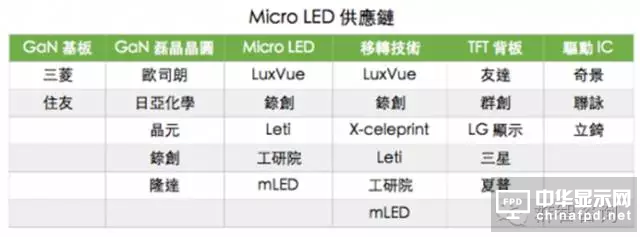

　　全球以蘋果和索尼為首的行業巨頭都在默默研發該項技術，其他也在 Micro LED 爭戰行列的國際大廠包括日亞化學、夏普、京東方、華星光電、友達、群創等，而從英國史崔克萊大學（University of Strathclyde）拆分出來的公司 mLED、美國德州理工大學（Texas TechUniversity）、法國原子能署電子暨資訊技術實驗室（Leti）、從伊利諾大學（University of Illinois）分拆出來的X-celeprint 也都積極研發這一款可能顛覆未來顯示行業的MicroLED 技術，甚至是三星和LG在力推OLED的同時也不甘落后Micro LED的開發。

　　據Micro LED供應鏈業者透露，盡管MicroLED投入量產仍有許多障礙，然因Micro LED被視為未來顯示器市場的致勝武器，且相關技術漸具雛形，全球各大知名企業紛紛進行研發，搶占這一市場。盡管目前業界對于Micro LED技術何時能步入量產看法分歧，然部分業者預期最快約半年或1年便有機會步入商品化階段。

　　MicroLED顯示技術潛力待發臺企搶先一步

　　在 Micro LED 領域爭鋒中，臺灣不少大廠也已投入技術研發，包括半導體新創公司錼創（PlayNitride）、工研院、友達、群創、晶電。

　　蘋果于2014年收購美國Micro LED顯示技術公司LuxVue之前，臺灣科技業者包括聯發科、奇景、友達及晶電等，已是LuxVue重要股東，蘋果買下LuxVue桃園龍?zhí)稄S后，便作為Micro LED等先進顯示技術的秘密研發基地。

　　供應鏈業者指出，蘋果選擇設廠于臺灣，主要系因臺系業者相關團隊曾加入LuxVue早期技術研發，在龍?zhí)稄S設立后亦大批挖角友達、群創及奇景等廠商技術人才，目前龍?zhí)稄S主要專精Micro LED顯示色差調校技術，近來蘋果頻頻大舉招募相關技術人才，并將關鍵技術保留在美國研發總部，使得業界對于蘋果Micro LED研發進度與導入規劃仍是霧里看花。

　　不過，由于臺系業者早在3~4年前便開始關注此一技術，部分業者將有機會打入蘋果Micro LED供應鏈，例如臺系LED晶粒大廠晶電具有紅光LED產能最大及技術專利等優勢，產品性能僅次于德國大廠歐司朗(Osram)，若蘋果采用RGB三原色技術，晶電的紅光LED極有可能成為前兩大供貨商，有利于擴大產能出海口。

　　另外，目前已有多家設備商開發MicroLED生產設備，業界預期蘋果龍?zhí)稄S房很可能在2017年搬入相關設備，而被蘋果欽點的相關供應鏈業者，亦緊鑼密鼓加速研發腳步，力求克服技術瓶頸，配合大客戶的規格要求，例如LED磊晶必須克服波長和顏色均勻度等問題。

　　近期，臺廠放出了大招，可以將MicroLED的發光面積壓縮到全球最小，進一步解決了巨量轉移問題。投入Micro LED已逾兩年半之久的Mikro Mesa公司在近期取得重大突破，其創始人陳立宜表示，他們的實驗室已可以做出3μm×3μm發光面積的顯示器用發光像素，此為全球最小的尺寸且解決了漏電問題。而蘋果目前也僅能做到5μm×5μm。

　　臺廠相當看好Micro LED未來的發展。韓系面板廠商在OLED面板的發展上處于領先毋庸置疑，其地位已經很難被撼動，而Micro LED作為次世代顯示技術，優勢自不必說，若是哪一方廠商能夠率先取得突破，將有可能重新洗牌目前的行業布局。

　　臺企在Micro LED技術搶先一步，為未來搶占市場制高點奠定了很好的優勢。

　　MicroLED技術瓶頸亟需克服量產需五到十年

　　目前，LED顯示屏(LED廣告牌，LED Display)主要分成室內屏、室外屏與半戶外屏，主要買主是商業空間經營者，用于公共空間廣告影片、廣告海報輪播。過去這個領域的產品以低階LED產品為主，LED之間的間距比較大，同尺寸畫面內的分辨率相對比較低，使用的LED也比較少。

　　但受惠于LED芯片與封裝技術的進步，可以縮小呈現畫面用的LED間距，小間距LED顯示屏能有更高的分辨率，觀眾只要親眼比較與觀賞，就能夠感受到相當明顯的畫質進步，也有越來越多高階市場買主下單。

　　小間距LED顯示屏相比其他顯示技術，具有自發光、亮度高、色彩優異、更新頻率快與易于維護等優勢，憑借著無縫拼接的特點，在拼接方面存在著較大的可塑性，在超大屏幕顯示領域，目前沒有其他技術能與之匹敵。主要應用領域包含戰情室、會議室、控制中心、騎樓路側與專柜展臺。

　　目前小間距P1.6與P1.2的項目最多，因此需求最多的是1010 LED規格與0808 LED規格。受惠于市場需求，2015-2016年廠商積極開展小間距顯示屏。LEDinside 預估2015-2020 年小間距顯示屏主流發展趨勢將從 2015年 Pitch 2.5 mm 到2020年 Pitch 0.8 mm。#p#分頁標題#e#

　　Micro LED 應用于小間距顯示屏產品優勢明顯，隨著點間距微縮，傳統 LED 封裝成本占整體顯示屏模塊比重將大幅上揚。Micro-LED技術無須封裝支架與金屬打線，可降低傳統SMD-LED 封裝成本。Micro- LED 產品要求高波長均勻性，小間距用LED產品波長均一性更是要求嚴苛。目前量產標準下的藍光LED波長均一性要求在±5~12nm，然而小間距顯示屏波長均一性要求在±1-1.5nm。大批量、高精度轉移制程提升制程產率，至少須達到99.9%。同時，PCB 也須達到客制化，以細線寬/線距與小鉆孔開發，超高密度線路承載巨量Micro-LED像素，獲取高畫質顯示效果。

　　相較于手環與手表，顯示屏用的DriverIC也須高度客制化，高整合驅動與行掃電路簡化 PCB 背板設計，提高光電轉化效率，解決因高密度像素導致驅動 IC 空間不足擺放的窘境，加上驅動電路模塊化設計，節省設計及制造成本。

　　Micro LED如果做成類似LED顯示屏這樣的顯示面板，以數十英寸到上百英寸這樣的面積，在技術上是可行的，但離商業化量產還要很遠，就是需要更高速度的巨量轉移技術，把一顆顆小型LED移到基板上，否則以現有技術與良率，要打造一臺可用的顯示器，費時過久，無法大規模量產。

　　隨著LED的點間距微縮，傳統LED封裝成本其實在整體LED顯示屏模組的比重，其實相對會偏高，廠商能夠一直微縮傳統LED晶片的尺寸，但是加上封裝支架，以及打線，再怎樣也有成本和技術上無法平衡的局限。未來，如果透過Micro-LED來做顯示屏，就不需要封裝支架與金屬打線，可進一部降低傳統SMD-LED封裝成本。

　　全球的LED廠商雖相繼啟動微發光二極體（Micro LED）開發計劃，但由于仍有瓶頸亟需克服，因此業界普遍認為Micro LED要進入商業化量產，可能還需要5～10年時間。外資券商發布最新報告，認為從晶電導入相關設備的情況來看，直至2018年都還不需要考量Micro LED帶來的營收貢獻度。

　　根據外資券商出具的研究報告指出，晶電已與美系智能手機品牌大廠合作開發Micro LED多年，而從設備供應鏈的開發情況來看，已有多家設備商開發Micro LED的生產設備，并預期設備很可能在2017年進廠（Move in）。

　　但報告認為，對晶電來說，Micro LED量產化應該是2018年以后的事，Micro LED有潛力取代OLED應用于下一代的穿戴裝置上，但這部分營收直到2018年都恐怕還沒有貢獻。

　　臺系LED燈泡廠東貝也認為，Micro LED要步入量產甚至成熟，恐在5～10年以后，這段時間LED產業經過長時間震蕩，中國臺灣地區廠商可望走出自己的路，脫離陸資廠的價格戰，例如億光的高階手機閃光燈、小間距顯示屏均已經高居世界第一；佰鴻的紅外線LED產品出貨成長性強；東貝則轉往LED燈具、重返中高階的背光市場，第4季到明年第1季獲利有機會緩步回穩。

　　Micro LED即使距離量產化還有段時間，但Micro LED成為產業熱點已是不爭的事實，業界認為，只要在巨量轉移（Mass Transfer）的良率與精確度有所克服，在小尺寸應用上指日可待。

　　目前全球LED業者大多未發展出穩定量產的解決方案，業界傳出蘋果MicroLED技術已接近小尺寸顯示器商品化階段，預期最快在2017年可望推出少量產品測試市場水溫，未來在量產制程穩定后，蘋果可能進行技術授權，擴大推廣至旗下供貨商。

　　部分業者則認為，蘋果Micro LED技術量產時程仍為時尚早，且AppleWatch未必是外傳優先導入的產品，由于小尺寸顯示器的色差問題嚴重，在新技術尚未成熟之前，蘋果可能延后導入Micro LED技術的時間點。

　　可以看出，與傳統面板技術相比，Micro LED優勢較大，在未來的發展空間也較為廣闊。但現階段，Micro LED還是有許多技術瓶頸需要突破，其中最關鍵的就是“巨量轉移”（Mass Transfer）技術以及發光面積的微縮。
