虛擬像素顯示屏的原理

　　虛像素LED顯示屏是利用軟件算法控制控制發光管，并使發光管參與到多個相鄰像素的成像，虛擬屏是用較少的燈管實現較大的分辨率，可以使LED顯示屏的像素分辨率提高4倍。

　　虛擬像素顯示的定義

　　顯示單元中每一點的紅、綠、藍顯示組成部分均勻分布，以配合像素的混色效果；虛顯示點的表征顏色由相鄰的紅、綠、藍像素混色構成。 虛擬像素的點是分散的，實像素的點是凝聚的。虛擬像素的發光點在燈管間，實像素的發光點在燈管上。

　　　　虛擬象素的實現方法

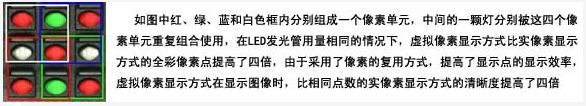

　　圖1 虛擬像素實現原理

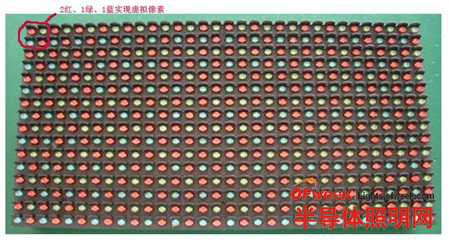

　　圖2 虛擬像素顯示屏的模組

　　按2紅1綠1藍設計好模組，那么實點與虛擬點的換算關系為：ｍ=2ｍ-1，m為虛擬點，n為實點 。例如當m=3時，實點像素為3×5點陣，虛擬像素為5×9點陣。由此我們可以得到，如果 n是行LED燈管數、m是列LED燈管數，那么實像素顯示的像素點是m×n ，虛擬像素顯示的像素點是（2n-1）×（2m-1），這樣當m和n足夠大時，就約等于2n×2m,也就是4m×n,所以是實像素的4倍 。

　　圖2 虛擬像素顯示屏的模組

　　分析圖2 中的模組，以綠燈為例，行有16顆燈，列有8顆燈。故其實點像素為16×8。因為采用了虛擬像素技術，其實際像素點數為（16×2）×（8×2），即增加了4倍。

　　LED顯示屏虛擬技術實現過程分析

　　圖4  LED顯示屏虛擬技術顯示過程

　　虛擬技術顯示過程分析：

　　Time0：沒有點亮。其實點像素為4行4列。

　　Time1：與黃色標注一樣的燈組合將構成一個像素。產生4行4列的像素。

　　Time2：與黃色標注一樣的燈組合將構成一個像素。產生4行3列的像素。

　　Time3：與黃色標注一樣的燈組合將構成一個像素。產生3行4列的像素。

　　Time4：與黃色標注一樣的燈組合將構成一個像素。產生3行3列的像素。

　　fulltime：共產生7行7列個像素。

　　由此可以驗證，虛擬像素與實點像素的關系為：m=2n-1。其中m為虛擬像素，n為實點像素。

　　　　LED大屏幕為什么要使用虛擬象素

　　1、可以提高顯示性能：在同等的燈管數量下，虛擬像素顯示相當于四倍的實像素顯示的效果。

　　2、可以大幅降低整屏的造價：使用虛擬像素大屏可以在同等分辨率下少用四分之一的燈管，而且能達到實像素不少用燈管同等的視覺效果，現在虛擬表貼的全彩大屏的成本主要在燈管上。

　　3、使用虛擬像素可以降低人觀看時的疲勞感，因為在LED大屏上發光點越是均勻分布，同等面積下發光越是均勻，所以人在觀看時的疲勞感就越低。

　　如何區分LED顯示屏的實像素和虛像素

　　通常我們可以通過下面的方式來區分它們：虛擬像素屏的點是分散的，實像素屏的點是凝聚的。虛擬像素的發光點在燈管間，實像素的發光點在燈管上。 通過比較圖2和圖3可以很容易知道兩者的區別。
