根據洛圖科技(RUNTO)發布的《全球典型工控顯示終端行業發展報告》，2022年，全球工控市場規模超過2500億美元，同比增長5%。其中，典型的工控顯示終端出貨約1330萬臺，近五年復合增長率達4.1%。

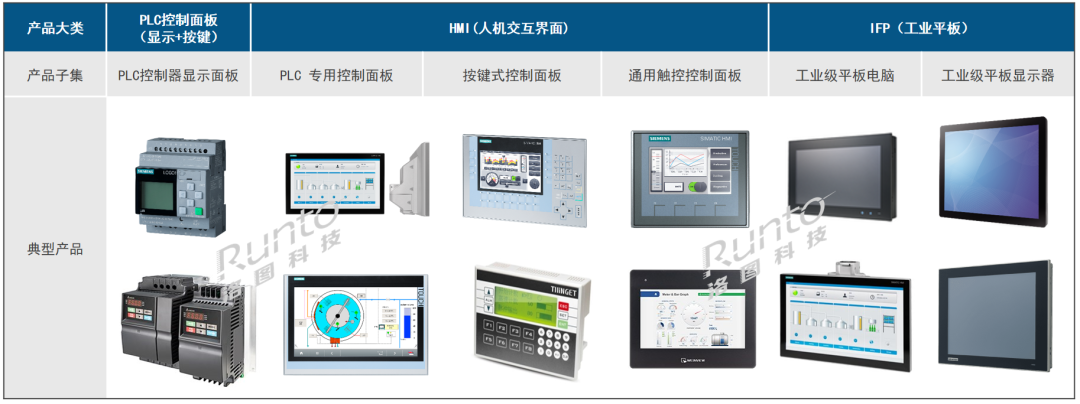

　　典型工控顯示終端分類

　　數據來源：洛圖科技（RUNTO）整理

　　洛圖科技（RUNTO）之前發布的《全球工控HMI市場品牌格局》主要針對HMI（人機交互界面）市場進行了分析，本文則主要針對PLC（可編程邏輯控制器）及相關聯的專用顯示面板市場進行闡述。

　　全球環境變化推動工控自動化進入穩定發展階段

　　2022年下半年開始，歐洲制造業大范圍遷出，特征是向智能制造、能源供給穩定的地區遷移。2023年至2025年，全球典型的制造業國家及區域將會不約而同的呈現出一個統一的特征：降低高耗能行業占比，過剩產能外移。

　　中國大陸從2015年首提供給側改革，開始影響勞動密集型行業轉型。2020年，雙碳目標提出，產業綠色低碳轉型步伐加快，提升技術和工藝水平從而釋放先進產能。進入2023年，經濟秩序逐漸恢復，產業升級政策的落地進一步推動中國制造業向“高端化、智能化、綠色化“三化轉型。

　　基于以上大環境，全球和中國工控自動化的需求正在進入一個絕對穩定的階段，進一步穩固了用于工控領域的顯示終端市場需求。

　　小型PLC規模漲6%，適配HMI顯示終端年需求109萬臺

　　PLC作為工控管理的核心，其市場規模的變化象征著工控自動化行業的發展趨勢。相比中大型PLC技術壁壘較高，常年被歐日系廠家壟斷的現狀，國內工控企業投入了更多精力和資源先搶占小型PLC市場份額，搭配靈活的HMI解決方案作為控制模塊的入門解決方案。

　　根據洛圖科技（RUNTO）數據顯示，2023年上半年，中國小型PLC市場規模超過48億元，上漲6%。其中，國產化產品的滲透率達到52.3%。

　　一般的，國產小型PLC并不自帶顯示終端，在使用時，需要搭配一定比例的通用HMI單體，配比率接近7:4。2023年上半年，中國市場內，搭配小型PLC的通用HMI顯示終端市場出貨量接近57萬臺，全年預計109萬臺。PLC集合HMI的整體產品方案以國產品牌匯川科技領跑，信捷和臺達電子在國內市場中也具備強勁優勢。

　　事實上，HMI單體分為通用型、PLC專用機型、按鍵式機型。2022年全球HMI單體整體市場規模為1034.6萬臺，同比增長達6.8%；其中，中國市場的出貨量達到293.7萬臺，占全球市場的比例為28.4%。

　　而中大型PLC有不少都自帶了顯示模組。2022年全年，全球市場內，包含顯示和按鍵的PLC控制終端規模達到109.6萬臺，其中中國市場規模約占全球整體的60%。2023年上半年，中國包含顯示和按鍵的PLC終端出貨量達到40萬臺，全年預計76萬臺，增長15.6%。

　　HMI顯示面板以7/10.1寸為主，PLC面板以4.3/7寸為主

　　上游面板廠對于工控規格面板和工控面板的界定稍有不同。2018年以前，面板行業對于不同應用場景的產品界定相對清晰，隨后隨著商用顯示行業的突飛猛進，商業用途的廣告機、收銀機、自助機、健身設備、游藝設備等對于顯示產品的可靠性要求與工規顯示產品基本類似。面板廠在默契的進行資源整合后，逐漸模糊以場景劃分的產品邊界。洛圖科技（RUNTO）將現在的工規面板視為大的全集，內部可分為典型工控、類工控、泛工控三個應用子集。

　　HMI產品作為典型工控用途交互窗口，適用于多種工業用途，可以搭配PLC、DCS等作為控制窗口，也可以搭配PC作為數據收集處理窗口等。隨著國產HMI的系統兼容性的提升，國產品牌以匯川、昆侖通泰為代表的企業提供的HMI方案，已經可以實現兼容搭配國外品牌的PLC，隨著兼容性的不斷提升，通用HMI數量將會不斷上漲。

　　在HMI顯示終端中，面板尺寸相對集中，以7寸產品為主，占比約35%；其次是10.1寸產品，占比約21%。7寸產品中，以傳統工控面板廠天馬占比最多。10.1寸以AUO產品為主。從行業發展趨勢看，未來3~5年，HMI仍然會以7寸和10.1寸產品為主。

　　而包含顯示和按鍵的PLC控制終端的面板出貨尺寸則主要是7寸與4.3寸。根據洛圖科技（RUNTO）數據，2022年，7寸PLC產品的出貨占比為21.3%，4.3寸的占比為78.7%。

　　慢變量行業對顯示面板廠的意義

　　近幾年，在TV和商用顯示面板業務持續承壓的大背景下，面板廠積極開拓新場景新應用，不約而同的關注開拓工控顯示終端市場，同時開拓智能家居、白電、廚電等小尺寸方面的應用。

　　洛圖科技（RUNTO）認為，典型工控顯示終端產品的市場發展與工控自動化行業周期類似，是非常典型的慢變量行業，產品迭代周期較長，需要長期有耐心的滲透和開發。如果新入局的面板廠需要在較短期產生經濟效益，建議開發類工控市場，例如游藝設備、自助設備等，更適合快速進入。
