LCD顯示屏原理是什么，LCD顯示屏控制卡工作原理是什么？本文將為您一一解答。

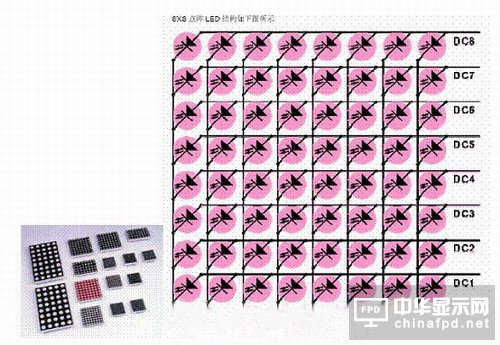

　　下面是一個8x8的點陣LED結構

　　從圖上看，8X8點陣共需要64個發光二極管組成，且每個發光二極管是放置在行線和列線的交叉點上，當對應的某一行置高電平，某一列置低電平時，則相應的二極管就亮。

　　將許多這樣的模塊組合在一起，就是我們通常說的單元板/模組，而驅動其顯示需要顯示驅動電路和諸如單片機之類的智能控制芯片。通常我們的單元板/模組是帶有顯示驅動電路的，我們還需要帶有單片機的控制卡才能將我們所需要顯示的文字/圖形顯示在屏幕上。

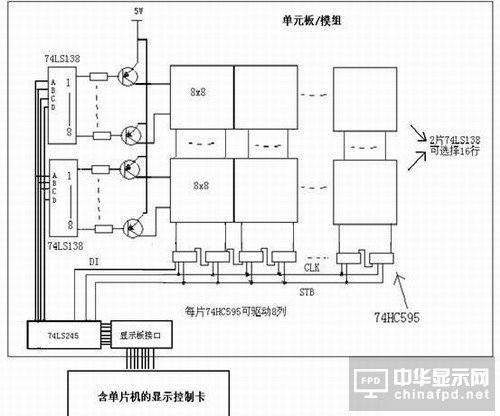

　　電路原理圖示如下：

　　無論文字還是圖形都是由點陣組成的，比如我們常用的漢字，完整的點陣由16x16、32x32等等，每個點就是一個像素點。

　　將黑點處（點亮的像素點）定義為1，白點處（不亮的像素點）定義為0，就可以編寫成能在單片機中保存的字型格式：

　　{0xDF,0xFD,0xDF,0xFD,0x03,0xC0,0xDF,0xFD,0xDF,0xFD,0x01,0x80,0xDF,0xFD,0xEF,0xFB,

　　0xFF,0xFF,0x7B,0xEF,0x7C,0x9F,0x77,0xF5,0x77,0xEB,0x7B,0xEB,0x5F,0xFF,0xBF,0xFF},

　　{0x7F,0xFF,0x01,0xC0,0x7F,0xFF,0x03,0xE0,0xFF,0xFF,0x07,0xF0,0xF7,0xF7,0x07,0xF0,

　　0xFF,0xFF,0x00,0x80,0xFF,0xFF,0x07,0xF0,0xF7,0xF7,0xF7,0xF7,0x07,0xF0,0xFF,0xFF},

　　{0xBF,0xFF,0xBB,0xFD,0xBB,0xF3,0xBB,0xF7,0x01,0x80,0xDB,0xFF,0xDF,0xFF,0x1F,0xF8,

　　0xFF,0xFF,0xAF,0xFB,0xAF,0xFB,0x77,0xFD,0xFB,0xFE,0x7D,0xF9,0x9E,0xC7,0xE7,0xEF},

　　{0xFF,0xEF,0x81,0xEF,0xBD,0xEF,0xAD,0xEF,0xAD,0x80,0xAD,0xE7,0xAD,0xE7,0xAD,0xEB,

　　0xFF,0xFF,0xAD,0xED,0xEF,0xED,0xD7,0xEE,0xB7,0xEF,0x3B,0xEF,0xBD,0xEB,0xFE,0xF7}

　　這是16x16的點陣漢字，每個漢字32個字節。

　　比如我們要顯示"恭喜發財"這4個字，首先：送出"恭喜發財"的各頭2個字節0xDF0xFD0x7F0xFF0xBF0xFF0xFF0xEF每個字節都是8位，這樣一共送出了8x8=64位（列），送出這些位信號是通過DI信號端送出的（串行送出），在每送出1位時CLK信號端都要高低變換一次，稱為串行移位，使得64位（列）的每一位都被移送到了74HC595的輸入端口上。送出鎖存信號STB，即STB信號高低變換一次，這樣74HC595的輸入端口上64位（列）數據就被送到74HC595的輸出上，一行顯示就出來了。鎖存信號也使得下一行數據串行移位送出不會影響到上一行的顯示。

　　由單片機再通過74LS138變換ABCD的組合，選出下一個顯示行。重復的過程，但送出的數據相應的向后移動，即"恭喜發財"的3-4字節、5-6字節。。。。。。。行選擇也是從第1行到第16行，16行顯示一遍稱為一個顯示刷新周期，無論LED顯示屏的大小如何，一個顯示刷新周期必須在20毫秒以內完成，否則會出現閃動，單片機速度很快，32行200列以內的顯示通常是沒有問題的。但當LED顯示屏更大時就要選擇速度更快的單片機或DSP來完成了。

　　完成LED顯示的功能是由控制卡來實現的，無論簡單的單色屏還是復雜的全彩屏，顯示原理都是一樣的，很簡單。但如要實現諸如左右移動、飛入飛出、嵌色變換等特殊效果，還需要在單片機或DSP上編寫非常復雜的算法程序，卻不是一般人能做到的。好在現在有上百家控制卡生產研發的廠家公司，他們推出有性能各異的控制卡可以供我們選擇，我們一是要看他們的功能，還要看他們能支持的LED屏像素點，功能越多、支持的像素點越多，價格越貴。#p#分頁標題#e#

　　LED顯示屏控制卡工作原理

　　YX-XTPB01條屏控制卡是嵌入式CPU的LED顯示屏第三方控制系統，使脫機顯示的顯示屏具有電腦上相同的顯示效果，操作簡單，性能良好。

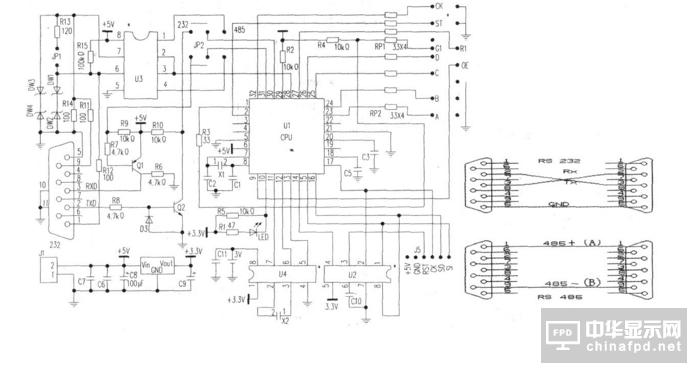

　　根據實物繪出其原理圖見下圖。

　　一、控制卡原理

　　控制卡由硬件和軟件兩部分構成，其電路原理圖見附圖。

　　二、硬件接口

　　(1)RS232/485輸入接口：兼容RS232和RS485接口，采用公頭9針座。

　　(2)DC5V輸入接口：直流5V輸入口，標準直流電源插座，內正外負。

　　(3)輸出接口：分別輸出A、B、C、D、CK、OE、ST、Rl、Gl。

　　說明：

　　A、B、C、D——行信號：只有在動態掃描顯示時才存在．A、B、C、D其實是二進制數，A是最低位，如果用二進制表示ABCD信號控制最大范圍是16行(llll)，1/4掃描中只要AB信號就可以了，因為AB信號的表示范圍是4行(11)。當行控制信號出現異常時，將會出現顯示錯位、高亮或圖像重疊等現象。

　　CK——時鐘信號：提供給移位寄存器的移位脈沖，每一個脈沖將引起數據移人或移出一位。數據口上的數據必須與時鐘信號協調才能正常傳送數據，數據信號的頻率必須是時鐘信號頻率的1/2倍。在任何情況下，當時鐘信號有異常時，會使整板顯示雜亂無章。

　　ST——鎖存信號：將移位寄存器內的數據送到鎖存器，并將其數據內容通過驅動電路點亮LED屏顯示出來。但由于驅動電路受OE使能信號控制，其點亮的前提必須是使能為開啟狀態。鎖存信號也需要與時鐘信號協調才能顯示出完整的圖像。在任何情況下，當鎖存信號有異常時，會使整板顯示雜亂無章。

　　OE——使能信號：整屏亮度控制信號，也用于顯示屏消隱。只要調整它的占空比就可以控制亮度的變化。當使能信號出現異常時，整屏將會出現不亮、暗亮或拖尾等現象。

　　數據信號：（R1——紅色信號，Gl——綠色信號）提供顯示圖像、文字所需要的數據。必須與時鐘信號協調才能將數據傳送到任何一個顯示點。一般在顯示屏中紅綠的數據信號分離開來，若某數據信號短路到正極或負極時，則對應的該顏色將會出現全亮或不亮，當數據信號被懸空時對應的顏色顯示情況不定。

　　三．軟件通信方式

　　1．使用RS232串行通訊

　　2．使用RS485通訊

　　四、軟件寫入（RS232方式）

　　1．電腦輸出的顯示信息經RS232接口②腳TXD信號經R8耦合到Q2放大后，再經JP2選擇開關送至CPU-(30)腳。

　　在CPU內處理后，一路送到存儲器U4將信息存儲起來；另一路經RP1和RP2分別輸出A、B、C、D、CK、ST、G1、Rl、OE等信息到LED顯示屏，再由屏電路驅動LED發光。

　　2．CPU反饋信號RXD從(31)腳再經JP2選擇開關送至Ql放大后，由RS232接口③送回到電腦。
